Aktív tömörség

Az elektronikus változó tömörítőnyomás-szabályozás, a bálaképzés optimális szakaszaiban a bálára nehezedő nagyobb terhelések miatt megnövekedett bálatömörséget eredményez.

Bálaalak jelzők

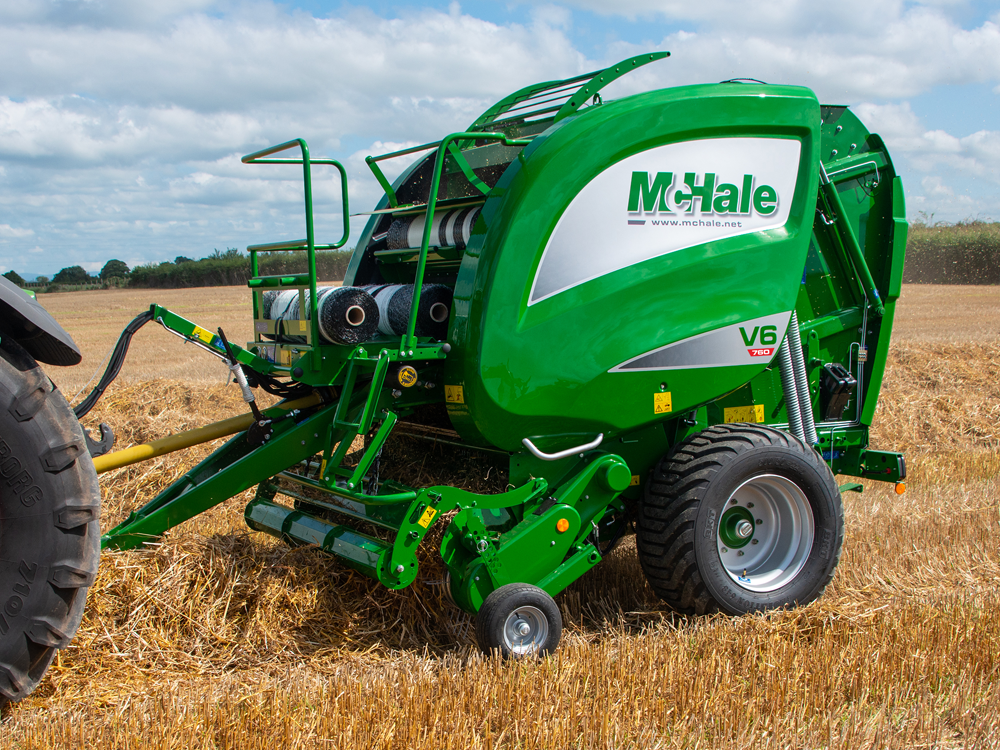

Minden V6760-as gépet terhelésérzékelős bálaalak-jelzőkkel szerelik fel, amelyek a bála nyomását mérik közvetlenül a kamrában. A kamra két oldalán lévő terhelés összehasonlításával kiszámítják a bála alakját, majd a vezérlőpulton keresztül jelzik a kezelőnek, hogy a kamra melyik oldalát kell terménnyel tölteni. A kamra nyomásának közvetlen mérésével a bála alakjának jelzése rendkívül pontos és érzékeny működést tesz lehetővé.

Inteligens-kamra

A kamraajtó nyitási és zárási sebessége megnövekedett, a kamraajtó működtetésenek elektronikus vezérlésével a nagyobb termelékenység és a kezelő kényelmének javítása érdekében. A változókamra nyílásmagasság a bála átmérőjéhez igazodik és növeli a bála kidobási sebességét.

Aktív bálakiadás

A McHale V6760 hidraulikus bálakigurítóval rendelkezik, amely a kamraajtó nyitásakor vagy zárásakor le- vagy felemelkedik. Amint az ajtó kinyílik, a kigurító leereszkedik a földre, hogy a bála nagyobb lendülettel tudjon kilökődni, elhagyva az ajtó zárási zónáját. A kigurító az eredeti helyzetébe emelkedik, amikor a bála áthalad a vezérlőlapáton, így biztosítva a bála biztonságos kidobását.

• Az új kúpos adagolócsatorna kialakítás a terményt a rendfelszedőből a rotor felé, majd a bálakamrához tereli, maximalizálva az áteresztőképességet.

• Az oldalsó adagolócsigák előrébb kerültek és a jobb terményáramlás érdekében tengelyvégeik szögben végződnek.

• Ezek a változtatások együttesen nagymértékben lecsökkentik az eltömődések előfordulásának lehetőségét és ezáltal növelik a teljesítményt.

• A karbantartás csökkentése érdekében minden Profi-Flo rendfelszedő erősebb hajtáslánccal van ellátva, csökkentve a láncok terhelését és növelve a láncok élettartamát.

Vezérlőpályás rendfelszedő

Az alapkivitelű vezérlőpályás, 2.1 m széles, horganyzott, nagy kapacitású rendfelszedő kiváló talajtisztítást biztosít minden terménytípushoz. A vezérlőpályában futó dupla hordógörgős csapágyak a legnehezebb körülmények között is helytállnak.

A McHale változókamrás bálázók minden rendfelszedője 5 sorban elhelyezett felszedőujjal van ellátva, kiváló terményszállítást biztosítva így a bálakamrába. A vezérlőpálya oldalán lévő ellenőrző nyíláson keresztül a kezelő gyorsan ellenőrizheti és kicserélheti a vezérlőpálya csapágyait az ajánlott karbantartási időközönként.

Minden McHale vezérelőpályás rendfelszedőn nagy teherbírású ujjtartórúd támasztótárcsák biztosítják a hosszú élettartamot. A McHale egy olyan rendfelszedőt is kifejlesztett, ami a rövidebb termények felszedését is képes megoldani.

Vezérlés nélküli rendfelszedő

A McHale változókamrás bálázóihoz opcionálisan 2.1 m-es, vezérlőpálya nélküli rendfelszedő is rendelhető. Minden McHale vezérlőpálya nélküli rendfelszedőn hat sorban elhelyezett felszedőujj található a kiváló talajtisztítás és gyors terményszállítás érdekében.

A vezérlőpálya nélküli felszedőt a nagyobb teljesítményre tervezték, mely a kevesebb karbantartásigény mellett bizonyos körülmények között jobban teljesít.

Minden vezérlőpálya nélküli rendfelszedő hegesztett ujjtartórúdakkal van ellátva. A McHale egy olyan rendfelszedőt is kifejlesztett, ami a rövidebb termények felszedését is képes megoldani.

Optimális teljesítményelosztás

A bálakamra görgői a gép bal oldaláról, a felszedő- és aprítóegység pedig a gép jobb oldaláról kap meghajtást. Ez a rendszer közvetlen, rövid erőátviteli utakat biztosít, ami optimális energiaelosztást eredményez.

1000 ford./perc hajtómű (opcionális)

A gép teljesítményének optimalizálása érdekében a McHale változókamrás bálázóihoz opcionális kiegészítésként 1000 fordulat/perc hajtómű is rendelhető.

15 késes aprítórotor (alapfelszereltség)

25 késes aprítórotor (opcionális)

15 késes aprítóegység (alapfelszereltség)

25 késes aprítóegység (opcionális)

ÁLLÍTHATÓ VÁGÁSHOSSZ

A késcsoport-választó rendszerrel a kezelő megváltoztathatja az apríték hosszát bármelyik késcsoport be- vagy kikapcsolásával. Ha finomabb aprításra van szükség, a kezelő mindkét késcsoportot használhatja. A vágási hossz csökkentése gyorsan és egyszerűen elvégezhető anélkül, hogy a kezelőnek ki kellene vennie a késeket.

FOLYAMATOSAN ÉLES KÉSEK

Amikor a kezelő csak az egyik késcsoportot használja, a másik késcsoport bekapcsolásával és az előző kikapcsolásával folyamatosan éles késeket tud használni. Az állandóan éles késekkel dolgozva csökken az üzemanyagfogyasztás, mivel a gép nem igényel többlet energiát az aprításához. Anélkül, hogy a kezelőnek fizikailag cserélnie kellene a késeket, egy új éles késkészlet bekapcsolható, biztosítva a jó aprítást és a folyamatos nagy teljesítményt. Ha eltérő vágáshosszra van szükség, akkor a kezelő a kések megváltoztatása nélkül elvégezheti a változtatást.

KEZELŐI KÉNYELEM

Anélkül, hogy a kezelőnek fizikailag cserélnie kellene a késeket, egy új éles késkészlet bekapcsolható, biztosítva a jó aprítást és a folyamatos nagy teljesítményt. Ha eltérő vágáshosszra van szükség, akkor a kezelő a kések megváltoztatása nélkül elvégezheti a változtatást.

1 - Fenéklemez leengedése

Eltömődés esetén a TLT nyomatékhatároló hangja figyelmezteti a gépkezelőt, aki hidraulikusan le tudja engedni a rotor alatti fenéklemezt a traktorkabinból. Az eltömődésgátló működtetésekor a kések és a padlólemez együttesen lesüllyednek az eltömődés elhárítása során, így még nagyobb átömlési keresztmetszetet biztosítva az eltömődés elhárításához.

2 - A TLT újraindítása

Ez kiszélesbíti az adagolócsatornát a fenéklemez elején és végén, ahol nagyobb valószínűséggel történik az eldugulás. A fenéklemez elülső és hátsó részének leengedése után, a TLT újra bekapcsolásával az eltömődés átjuttatható és elhárítható.

3 - A fenéklemez visszaállítása

Ezután a fenéklemez visszaállítható és a bálázás folytatható. Az eltömődésgátló egy szenzorral van ellátva, így amikor a fenéklemez és a kések le vannak engedve, akkor az kijelzésre kerül a kezelődobozon.

A McHale egy olyan bálakamrát fejlesztett ki, amely már a kezdetektől fogva gyorsan elkezdi formázni a bálát. A kezelő teljes sebességgel tudja megkezdeni a bálázást, mivel a progresszív tömörítőrendszer gyorsan reagál, így már a bála magjától kezdve nyomás alá helyezi a terményt a bála méretétől függetlenül.

Ezt négy nagy teherbírású rugó végzi, amelyek a bálázási folyamat kezdetén nyomást gyakorolnak a terményre. A nagy rugók által a terményre helyezett feszültség lehetővé teszi a bála tökéletes indítását. A heveder(ek) rugófeszítése biztosítja a könnyű bálaképződést és a jól formált bálamagot.

Mikor a bála elkezd növekedni a kamrában, a négy nagy rugótól a hidraulika veszi át a heveder(ek) feszítését. Ezt követően két hidraulikus munkahenger szabályozza a heveder(ek) feszességét, így formázva a bálát a kamra belsejében.

Csakúgy, mint a bála magját, a külső rétegeket ugyanolyan állandó nyomáson együttesen préselik a rugók és a hidraulika, amíg el nem érik a beállított bálatömörséget és bálaméretet.

Kettős hajtás

Nehezebb körülmények között, például nehéz, nedves szenázs készítés esetén, ha az elsődleges (primer) hajtás egy kicsit megcsúszik, a másodlagos hajtás bekapcsol és segíti a heveder(ek) és a bálázandó anyag forgatását. Ez a kettős hajtás elősegíti a bála képzését, mivel állandó nyomást tart fenn a hevedere(ke)n, ami kemény és egyenletes bálakészítést nyújt még nedves és nehéz termények esetén is.

A kettős hajtásrendszerhez tisztítócsiga van felszerelve, ami megakadályozza a növények felrakodását és lehetővé teszi a hajtás számára a bála forgásának elősegítését nedves vagy cukros növényeknél.

Mechanikus kamraajtózáró rendszer

Minden McHale változókamrás bálázó kamraajtaja egy mechanikus retesszel van ellátva, ami biztonságosan zárva tartja a bálakamrát. Ezek a zárak mindaddig zárva vannak, amíg a kívánt bálaméret és tömörség el nem készült és a szükséges mennyiségű hálóréteg fel nem került a bálára. Ez kiküszöböli, hogy a kamraajtó a hidraulikus nyomásra támaszkodjon a nagy tömörségű bálák készítése közben.

Folyamatos olajzórendszer

A gép folyamatos olajzórendszere a hajtóműről kap hajtást és a következő láncokat látja el olajjal:

• Hajtás oldali kamraláncok
• Rotor meghajtó lánc
• Rendfelszedő – hajtóláncok
• Rendfelszedő – vezérlőpálya
• Rendfelszedő – hajtó fogaskerekek

Zsírzás

A gépeken számos kézi kenési pont található, amelyek könnyen hozzáférhetőek, külön-külön egyedi zsírzópontokon illetve központi zsírzóblokkokon keresztül. Az alábbi csapágyak zsírozhatóak:

• Bálakamra – hajtásoldal
• Bálakamra – nem hajtott oldal
• Rotorcsapágyak – hajtott oldal
• Rotorcsapágyak – nem hajtott oldal

Automatikus zsírzás (opcionális)

Az automatikus zsírzás opcionálisan elérhető minden McHale V6760 géphez. A nyomás alatt álló rendszer minden alkalommal, amikor egy bála kikerül a bálakamrából, mért mennyiségű zsírt juttat a bálázó köré. Az automata zsírzás időt takarít meg, mivel csökkenti a kézzel elvégzendő zsírzást. A zsírpatront 1200 bála után újra kell tölteni.

Végtelen beállítás

A feszesség végtelen beállítása az optimális hálóhasználat és bálaforma biztosítása érdekében

1300 mm-ig

Akár 1300 mm széles és 4500 m hosszú hálótekercsek befogadására is alkalmas

180 fokos körbefogás

A gumi-adagolóhenger 180 fokos körbefogása kiküszöböli az esetleges hálócsúszást a háló adagolása közben

Bála beállítások

Az ISO-PLAY 7 konzol lehetővé teszi a kezelő számára, hogy az ügyfél igényeitől függően választhassa ki a puha vagy a kemény bálamagot. A vezérlőpult tíz bálaszámot is tárolhat, így a kezelő tíz különböző bálaszámot rögzíthet, amelyek különböző területekhez vagy különböző ügyfelekhez kapcsolódhatnak.

Bálaméret

A bála átmérője a V6760 esetében 0.6-1.68 m (2′-5’6″ ) között állítható a vezérlőpulton. Az előre beállított átmérőbeállítás megjelenik a főképernyő alsó információs blokkjában, illetve a bála készítése közben az aktuális átmérő is leolvasható. Egy függőleges oszlopdiagram mutatja a bála készítésének előrehaladását.

Bálázási profilok

A bálázásiprofil-beállításokban különféle beállítások tárolhatóak a bálamag átmérője, a bála átmérője, a bálamag tömörsége, a bála külső tömörsége, a hálórétegek és a hálófeszítés alapján. 5 bálázásiprofil-beállítás közül választhat. Minden profil megtartja a saját egyedi beállításait, így a gépet a különféle terményekhez egyszerűen át lehet állítani anélkül, hogy számos beállítást kelljen elvégezni.

Bálaalak jelzők

A változókamrás bálázósorozat bálaalak jelzőkkel van felszerelve, amelyek a vezérlődobozon keresztül jelzik a kezelő számára, hogy a kamra melyik oldalát kell tölteni. A bálaalak jelzői biztosítják, hogy amikor a gép vékony renden dolgozik, a legjobb bálaforma legyen elérhető. A bála alakjának jelző nyilait egy sor hangjelzés kíséri, így a kezelőnek nem kell folyamatosan a kijelzőt figyelnie. Mély hang hallatszik, ha a kezelőnek balra kell kormányoznia, és magasabb hang akkor, ha a kezelőnek jobbra kell kormányoznia.
