Fusion 4 Integrierte Press-Wickelkombinationen

DIE FORTSCHRITTLICHSTEN INTEGRIERTEN PRESS-WICKELKOMBINATIONEN

Die neue McHale Fusion 4-Reihe wurde mit Fokus auf Bedienerkomfort und Maschinenleistung entwickelt, während gleichzeitig sichergestellt wird, dass die bekannte Einfachheit und Zuverlässigkeit erhalten bleibt.

Unser spezialisiertes Ingenieurteam hat die Maschinenleistung bei Aufnahme und Durchsatz maximiert, die Ballendichte erhöht und die Wartungsintervalle verkürzt, um sicherzustellen, dass die Fusion 4 Maschinenserie alle Ihre Erwartungen an das Ballenpressen und Wickeln übertrifft

Dieses Maß an Komfort, gepaart mit bewährten Merkmalen wie dem patentierten Ballenübergabesystem und dem vertikalen Wickelring, ermöglicht es der McHale Fusion 4-Maschinenserie, dem Nutzer Langlebigkeit, Zuverlässigkeit und hohe Leistung zu bieten.

Produkt-PDF herunterladen

Übersicht

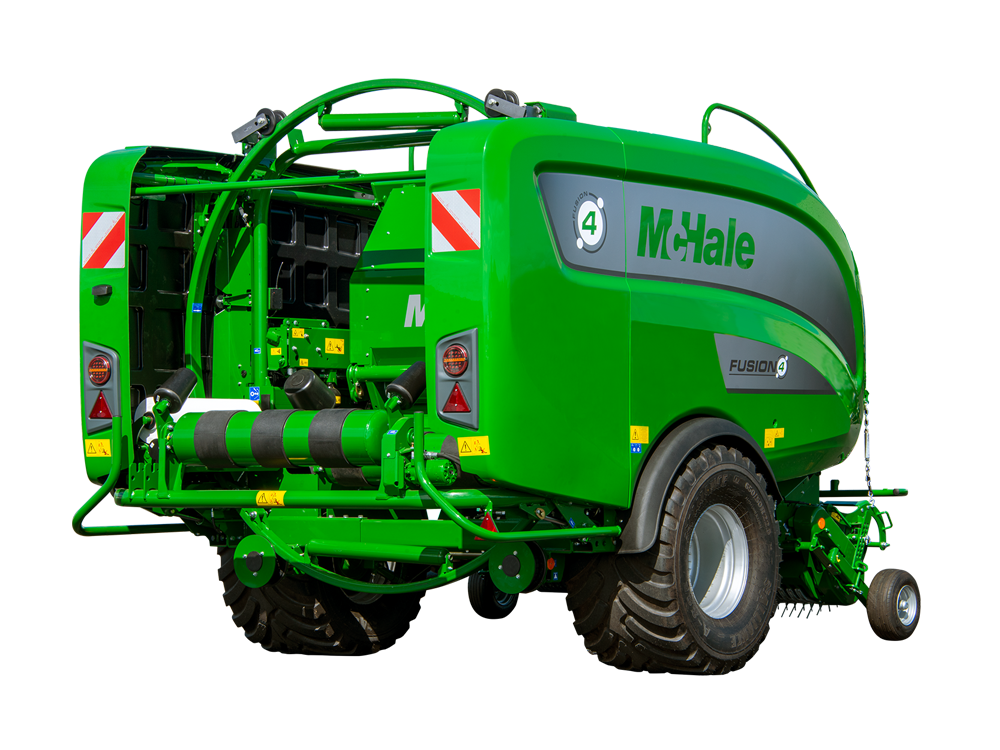

Die Mchale Fusion 4 ist eine robuste, vollautomatische, integrierte Press-Wickelkombination, die weltweit für ihre einzigartige patentierte Ballenübergabe, den vertikalen Wickelring und die hohe Leistung bekannt ist.

Die Maschine ist mit einem 25 Messer Schneidwerk ausgestattet, einem automatisch-progressiven Schmiersystem und einem Load-Sensing Steuerblock, der mit dem Expert Plus-Monitor kombiniert, vollautomatisch presst und wickelt. Die Maschine ist serienmäßig mit Reifen der Größe 560/60-22.5 ausgestattet.

Patentierte Ballenübergabe


Sobald die Netzbindung abgeschlossen ist, teilt sich die Kammer horizontal! Während der obere Teil der Ballenkammer aufwärts schwenkt, geht gleichzeitig der untere Kammerteil nach oben & hinten, und übergibt den Ballen auf den Wickler.

Vertikaler Wickelring


Der vertikale Wickelring arbeitet mit zwei 750 mm Vorstreckern, die in ungefähr 18 Sekunden vier Lagen und in ungefähr 24 Sekunden sechs Lagen Folie unter idealen Arbeitsbedingungen aufbringen. Das bedeutet, daß der Wickler immer auf den nächsten Ballen wartet.

Standard Ausstattung

2.1m Profi-Flo Pick-Up 25 Messer Hochleistungs
Zuführungsrotor
Schwenkboden
Verstopfungslösung
50 & 55 mm Ballenkammerlager*
Pendelrollenlager*
1¼“ Antriebskette
Ballenkammer
Automatisch- Progressive Fettschmierung
Automatische Ölschmierung EXPERT PLUS BEDIENMONITOR (Große grafische Anzeige) 560/60-22.5 Bereifung
18 Walzen Ballenkammer 4-fach Netz- Schwenkspanner Vertikaler Wickelring mit Folienbruchsensoren

* 55 mm Lager auf den Walzen mit langem Schaft und Doppelzahnrädern.

Eigenschaften

Profi-Flo Pick-Up

Eigenschaften

Profi-Flo Pick-Up

McHale hat seine leistungsstärkste Pick-up für die Fusion 4-Serie entwickelt. Die neue Profi-Flo Pick-Up wurde entwickelt, um die Erntegutaufnahme durch einen effizienteren Erntegutfluss zu erhöhen, und wurde so konstruiert, dass der Endnutzer mit einer HochleistungsPick-Up arbeitet, die für verschiedene Arbeitsbedingungen geeignet ist.

Weiterlesen
Eigenschaften

Pick-Up

Eigenschaften

Pick-Up

Im Laufe der letzten 10 Jahre hat McHale verschiedene Pick-Ups entwickelt und gebaut. Nach umfangreichen Testläufen, hat McHale sich entschieden seinen Kunden die wahl zwischen 2 Pick-up optionen zu ermöglichen, abhängig von deren Arbeitsbedingungen.

Weiterlesen
Eigenschaften

Vertikaler Wickelring

Eigenschaften

Vertikaler Wickelring

Der vertikale Wickelring bei der Fusion Serie ist mit zwei 750mm Vorstreckern bestückt. Verwendet man beide Vorstrecker, benötigen alle Maschinen der Fusion 4 Serie ungefähr 18 Sekunden um vier und lediglich ca. 24 Sekunden um sechs Lagen Folie aufzubringen. Das bedeutet, das der Wickler immer auf den nächsten Ballen wartet. Das bedeutet, das der Wickler immer auf den nächsten Ballen wartet.

Weiterlesen
Eigenschaften

Hochleistungs Profi-Flo Pick-Up

Eigenschaften

Hochleistungs Profi-Flo Pick-Up

Alle McHale Profi-Flo Pick-Ups sind mit einer reihe serienmässiger merkmale ausgestattet:

Weiterlesen
Eigenschaften

Adaptiver Einzug

Eigenschaften

Adaptiver Einzug

Im Laufe einer Presssaison müssen die Maschinen unterschiedliche Materialmengen verarbeiten McHale hat dazu einen adaptiven Einzug entwickelt, der dem Einzugsbereich erlaubt, sich den wechselnden Futtermengen anzupassen und für einen gleichmäßigen Futterfluß in die Kammer zu sorgen.

Weiterlesen
Eigenschaften

Split Drive Getriebe

Eigenschaften

Split Drive Getriebe

Alle Maschinen der McHale Fusion Serie sind standardmäßig mit einem kraftgeteilten Getriebe mit 540 UPM ausgestattet. Die Bauweise des Getriebes stellt sicher, dass die Kraft gleichmäßig auf beide Seiten der Maschine verteilt wird.

Weiterlesen
Eigenschaften

Schwerlast-Rotor

Eigenschaften

Schwerlast-Rotor

Der sternförmige Förderrotor sorgt für höchsten futterfluss in die Ballenkammer. Die Rotorfinger sind spiralförmig angeordnet, um einen gleichmäßigen Gutfluß zu erreichen. Trifft das Material auf den Rotor, fördern die drehenden Rotorfinger das Gut zur Kammer.

Weiterlesen
Eigenschaften

Schneidwerk

Eigenschaften

Schneidwerk

Um eine konstante und gleichbleibende Schnittqualität zu gewährleisten, wurde ein Schneidwerk für die integrierten Press-Wickelkombinationen von McHale entwickelt.

Weiterlesen
Eigenschaften

Messer-Gruppenschaltung

Eigenschaften

Messer-Gruppenschaltung

Alle McHale Fusion-Maschinen können optional mit einem wählbaren Messersystem ausgestattet werden. Verschiedenste Messerkonfigurationen von sind wählbar.

Weiterlesen
Eigenschaften

Schwenkboden Verstopfungslösung

Eigenschaften

Schwenkboden Verstopfungslösung

Da Pressbedingungen nicht immer ideal sind, können ungleichmäßige Schwaden zu Verstopfungen führen. Da Pressbedingungen nicht immer ideal sind, können ungleichmäßige Schwaden zu Verstopfungen führen.

Weiterlesen
Eigenschaften

SCHWENKBODEN MERKMALE

Eigenschaften

SCHWENKBODEN MERKMALE

Das Fallboden-Entstopfungssystem verfügt über eine Reihe neuartiger Funktionen, die den Bediener und die Leistung der Maschine bei der Handhabung von unebenen Schwaden, die zu Verstopfungen führen können, unterstützen.

Weiterlesen
Eigenschaften

18 Walzenballenkammer

Eigenschaften

18 Walzenballenkammer

Die Ballenkammer der McHale Fusion 4 besteht aus 18 Walzen. Der Durchmesser der Ballenkammer beträgt 1,23 x 1,25m – geformt aus 18 Hochlast-Walzen.

Weiterlesen
Eigenschaften

FETT- & ÖLSCHMIERUNG

Eigenschaften

FETT- & ÖLSCHMIERUNG

Die Maschinen der McHale Fusion 4-Reihe sind mit individuellen Fett- und Ölpumpen ausgestattet. Die Fettpumpe ist mit der Abwärtsbewegung der Ballenablage verbunden, während die Ölpumpe mit der Aufwärtsbewegung verbunden ist. Dadurch wird sichergestellt, dass Fett und Öl gleichmäßig und kontinuierlich aufgetragen werden, während die Maschine arbeitet.

Weiterlesen
Eigenschaften

Hochleistungs bindung

Eigenschaften

Hochleistungs bindung

Zwei leistungsstarke Bindungssysteme wurden entworfen und entwickelt, um eine optimale Leistung zu gewährleisten. Die McHale Fusion 4 & Fusion 4 Pro sind mit einem Schwenkspanner-Netzsystem ausgestattet, während die Fusion 4 Plus mit einem elektrohydraulischen Bindesystem arbeitet.

Weiterlesen
Eigenschaften

Patentierte Hochgeschwindigkeits Übergabesystem

Eigenschaften

Patentierte Hochgeschwindigkeits Übergabesystem

Die McHale Fusion 4-Reihe ist mit einem SERVOBETRIEBENEN LOAD-SENSING-STEUERVENTIL ausgestattet, das den Ballenpressund Wickelvorgang vollautomatisch durchführt.

Weiterlesen
Eigenschaften

Wickelsystem

Eigenschaften

Wickelsystem

Unter normalen Arbeitsbedingungen ist der hocheffiziente Wickelvorgang immer vor der presse beendet, d.h. daß der Wickler immer bereit ist und auf die Übergabe des nächsten Ballens wartet.

Weiterlesen
Eigenschaften

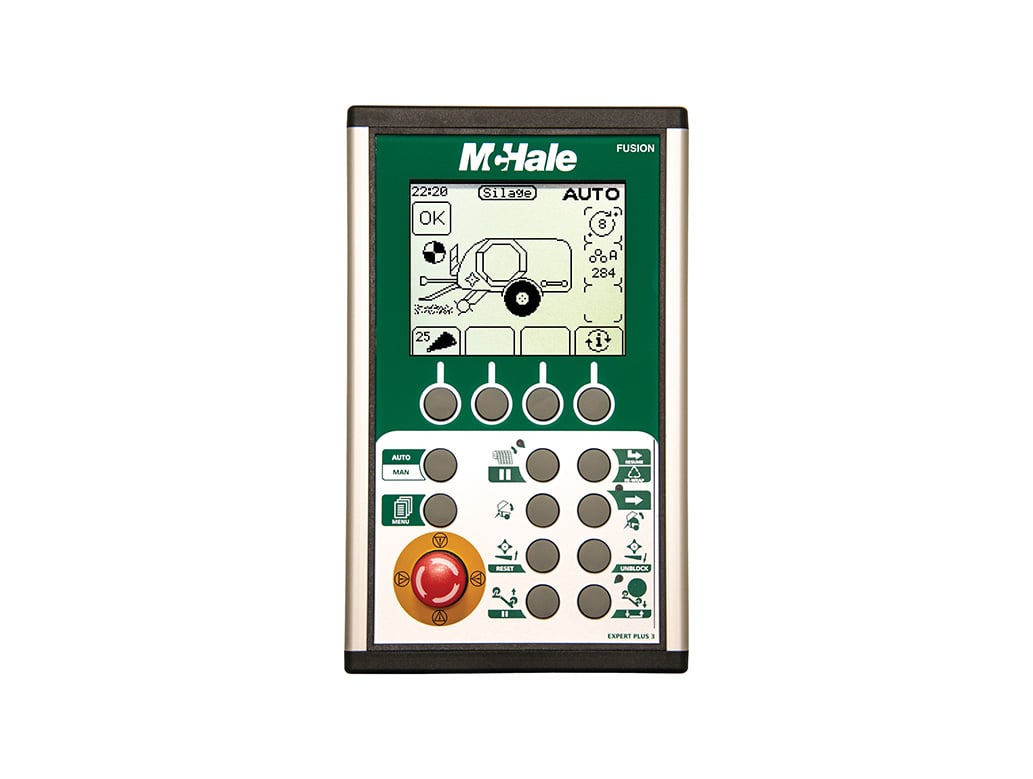

Expert Plus Steuerkonsole

Eigenschaften

Expert Plus Steuerkonsole

Die Fusion 4 ist mit einem Expert Plus-Bedienterminal ausgestattet, das über ein großes Grafikdisplay verfügt und es dem Bediener ermöglicht, den Ballenpressvorgang vom Bedienterminal aus grafisch zu überwachen. Außerdem verfügt sie über:

Weiterlesen
Eigenschaften

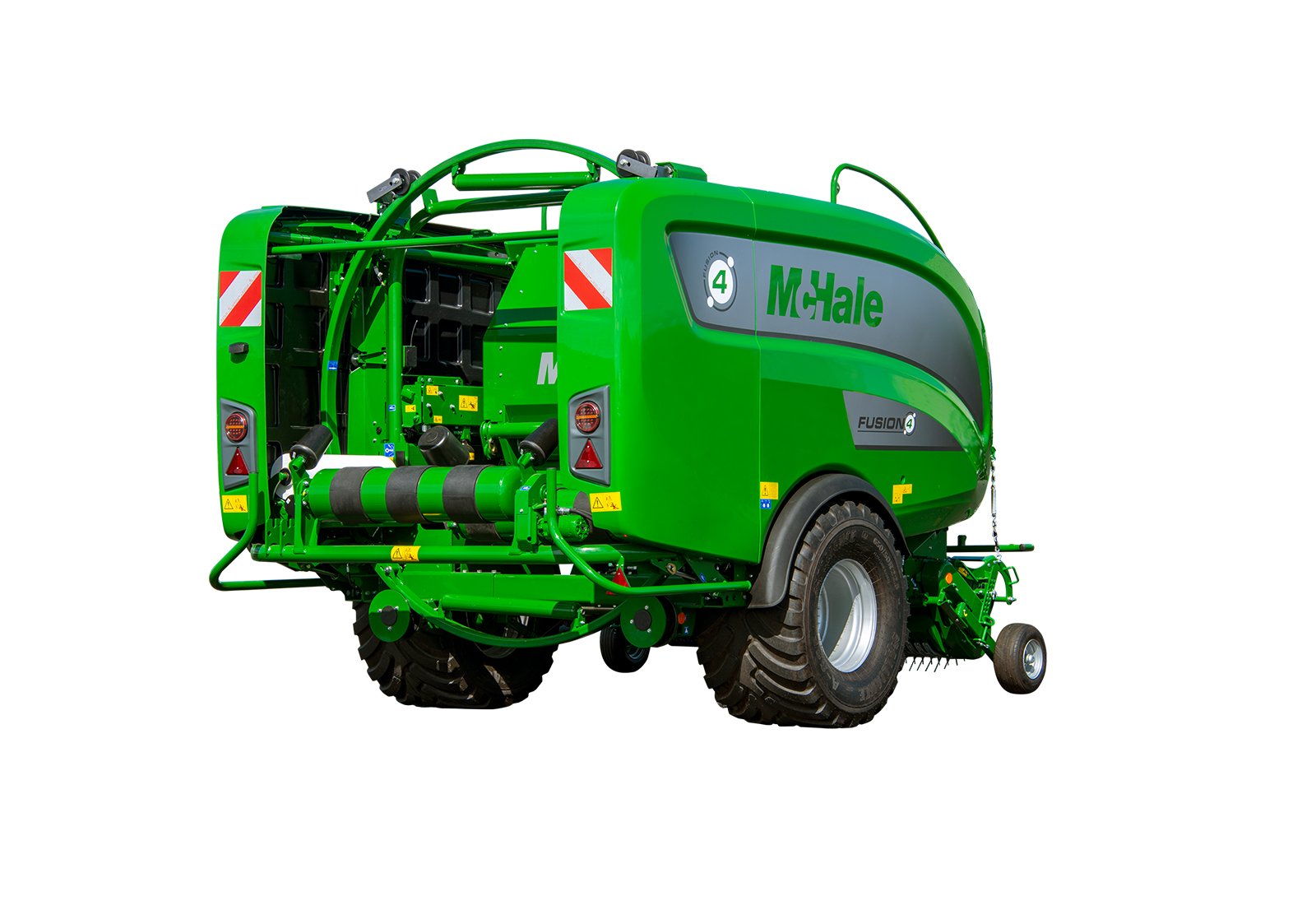

Optionen

Eigenschaften

Optionen

McHale Maschinen arbeiten weltweit unter verschiedensten Bedingungen. Um die Maschinenleistung zu optimieren, bieten wir eine reihe von zusatzausrüstungen bei der McHale Fusion 4 Serie an. Wir empfehlen ihnen mit dem Händler vor Ort wegen der für sie passenden Ausstattung oder Zusatzausrüstung zu sprechen.

Weiterlesen

    Fusion 4 - Integrierte Press-Wickelkombinationen

    Die Mchale Fusion 4 ist eine robuste, vollautomatische, integrierte Press-Wickelkombination, die weltweit für ihre einzigartige patentierte Ballenübergabe, den vertikalen Wickelring und die hohe Leistung bekannt ist. Die Maschine ist mit einem 25 Messer Schneidwerk ausgestattet, einem automatisch-progressiven Schmiersystem und einem Load-Sensing Steuerblock, der mit dem Expert Plus-Monitor kombiniert, vollautomatisch presst und wickelt. Die Maschine ist serienmäßig mit Reifen der Größe 560/60-22.5 ausgestattet.

      Integration der neuesten Technologie

      Technische Spezifikation



      Länge 5.8 m (19′)
      Breite 2.76 / 2.94 m* (9′ – 9’8″)*
      Höhe 3.02 m (9’10“)
      Gewicht 5800 kgs

      (12,787 lbs)

      * Die Breite hängt von der Reifenwahl ab



      Arbeitsbreite 2100mm (6’11“)
      Zinkenträger 5 – (Kurvenbahnlose Option mit 6)
      Zinkenabstand Gesteuerte: 67mm (2 5/8”)

      Ungesteuerte: 55mm (2 1/8”)

      Pick Up Aushebung Hydraulisch
      Pick Up Tasträder (Luft) Standard – Zurückklappbar



      Maximale Messeranzahl 25
      Theoretische Schnittlänge 46 mm

      (1 3/4“)

      Verstopfungslösung Senkboden
      Messersteuerung Elektronisch vom Traktor
      Messerschutz Hydraulisch & Mechanisch
      Automatischer Messerschwenk Nicht verfügbar



      Anzahl Presswalzen 18
      Breite 1.23 m (4′)
      Durchmesser 1.25 m (4’1“)
      Schmierung Progressiv (Standard)
      Presswalzenlager 55 mm**

      ** Lager sind 55 mm und doppelreihig an den Hauptlastpunkten



      Typ Netz
      Lageneinstellung Manuell an der Presse
      Netz oder NEF Ersatzrollen 4
      Bindesystem Netz- Schwenkspanner

      4-fach

      Überwachung Manuell oder automatisch



      System Vertikaler Wickelring
      Folienrollenhalter 10 Rollen & 2 auf dem Wickler
      Folienlagen 2+2+2-System
      Vorstrecker 2 x 750 mm
      Folienvorstreckung 70% Standard (55% optional)
      Vor- & Nachdrehen Nicht verfügbar
      Ballenablageeinstellung Manuell



      Pick Up Schutzmechanismus Sternratschenkupplung
      Hauptantrieb Schutzmechanismus Nockenschaltkupplung
      Getriebe Leistungsverzweigt
      Kettenschmierung Automatisch (Standard)



      Ballendichteverstellung Am Pressenventil
      Bedienung Vollautomatisch Elektronisch
      Überwachungssystem Experte Plus
      Integrierte Kameras Nicht verfügbar



      Achse 8 Loch
      Bereifungsgrößen 560/60R 22.5 (Standard)
      Elektrische Anforderungen 12 Volt Gleichstrom, ca. 20 A
      Fahrbeleuchtung Standard



      Min. Hydraulikleistung 45 L/min bei 180 bar
      Hydrauliksystem Offen, Geschlossen oder Load Sensing
      Min. Leistungsbedarf 85kW (115hp)
