Vezérlőpályás rendfelszedő

Az alapkivitelű vezérlőpályás, 2.1 m széles, horganyzott, nagy kapacitású rendfelszedő kiváló talajtisztítást biztosít minden terménytípushoz. A vezérlőpályában futó dupla hordógörgős csapágyak a legnehezebb körülmények között is helytállnak.

A McHale fixkamrás bálázók minden vezérelt rendfelszedője 5 sorban elhelyezett felszedőujjal van ellátva, kiváló terményszállítást biztosítva így a bálakamrához. A vezérlőpálya oldalán lévő ellenőrző nyíláson keresztül a kezelő gyorsan ellenőrizheti és kicserélheti a vezérlőpálya csapágyait az ajánlott karbantartási időközönként.

Minden McHale vezérelőpályás rendfelszedőn nagy teherbírású ujjtartórúd támasztótárcsák biztosítják a hosszú élettartamot. A McHale egy olyan rendfelszedőt is kifejlesztett, ami a rövidebb termények felszedését is képes megoldani.

Vezérlés nélküli rendfelszedő

A 2.1 m-es vezérlőpálya nélküli rendfelszedő opcióként választható a fixkamrás bálázó sorozat bármely gépéhez. Minden McHale vezérlőpálya nélküli rendfelszedőn hat sorban elhelyezett felszedőujj található a kiváló talajtisztítás és gyors terményszállítás érdekében.

A vezérlőpálya nélküli felszedőt a nagyobb teljesítményre tervezték, mely a kevesebb karbantartásigény mellett bizonyos körülmények között jobban teljesít.

Minden vezérlőpálya nélküli rendfelszedő hegesztett ujjtartórúdakkal van ellátva. A McHale egy olyan rendfelszedőt is kifejlesztett, ami a rövidebb termények felszedését is képes megoldani.

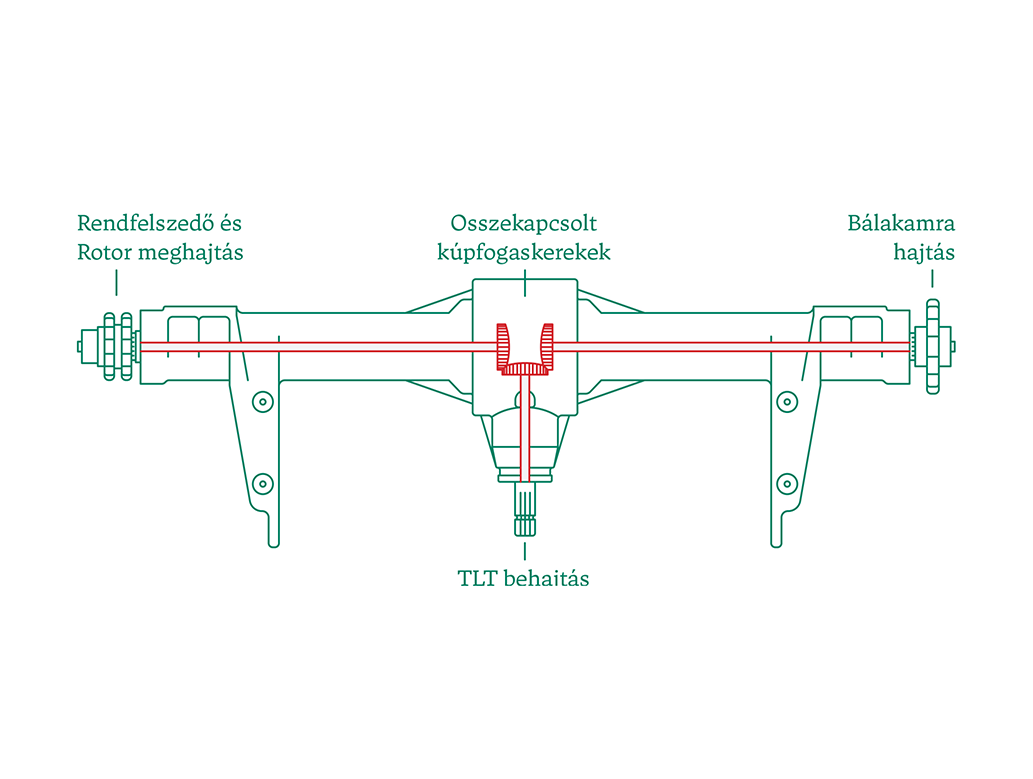

Optimális energiaelosztás

A bálakamra görgői a gép bal oldaláról, a felszedő- és aprítóegység pedig a gép jobb oldaláról kap meghajtást. Ez a rendszer közvetlen, rövid erőátviteli utakat biztosít, ami optimális energiaelosztást eredményez.

1000 ford./perc hajtómű (opcionális)

A gép teljesítményének optimalizálása érdekében a McHale fixkamrás bálázókhoz opcionálisan 1000 fordulat/perc sebességváltó is rendelhető. Javasoljuk, hogy egyeztessen a helyi kereskedővel/forgalmazóval, az Ön igényeinek és adottságainak legmegfelelőbb felszereltségről.

15 késes aprítórotor (alapfelszereltség)

25 késes aprítórotor (opcionális)

15 késes aprítóegység (alapfelszereltség)

25 késes aprítóegység (opcionális)

ÁLLÍTHATÓ VÁGÁSHOSSZ

A késcsoport választóval a kezelő a vágási hosszt bármelyik késsor be- vagy kikapcsolásával megváltoztathatja. Ha finomabb aprításra van szükség, a kezelő mindkét késcsoportot használhatja. Ha hosszabb vágási hosszra van szükség, a kezelő a traktor vezetőfülkéjéből kényelmesen és biztonságosan kikapcsolhatja az egyik késcsoportot.

CSÖKKENTETT ÉLEZÉSI IDŐKÖZÖK

Amikor mindkét késcsoportot külön-külön használja, ha az első késcsoport tompul, a kezelő leengedheti az első késcsoportot és felemelheti a másodikat. Ez csökkenti az állásidőt és lehetővé teszi a kezelő számára, hogy folytassa a munkát. Az állandóan éles kések révén csökken az üzemanyag-fogyasztás, és a gép mindig optimális aprítással dolgozik.

KEZELŐI KÉNYELEM ÉS BIZTONSÁG

Egy új, éles késkészletet lehet használni anélkül, hogy a kezelőnek fizikailag cserélnie kellene a késeket, így biztosítva a jó terményaprítást és a folyamatos nagy teljesítményt. Ha különböző vágási hosszra van szükség, a kezelő a késcsoport be- vagy kikapcsolásával elvégezheti a beállításokat anélkül, hogy a traktor vezetőfülkéjéből ki kellene szállnia.

1 - Fenéklemez leengedése

Eltömődés esetén a TLT nyomatékhatároló hangja figyelmezteti a gépkezelőt, aki hidraulikusan le tudja engedni a rotor alatti fenéklemezt a traktorkabinból. Az eltömődésgátló működtetésekor a kések és a padlólemez együttesen lesüllyednek az eltömődés elhárítása során, így még nagyobb átömlési keresztmetszetet biztosítva az eltömődés elhárításához.

2 - A TLT újraindítása

Ez kiszélesbíti az adagolócsatornát a fenéklemez elején és végén, ahol nagyobb valószínűséggel történik az eldugulás. A fenéklemez elülső és hátsó részének leengedése után, a TLT újra bekapcsolásával az eltömődés átjuttatható és elhárítható.

3 - A fenéklemez visszaállítása

Ezután a fenéklemez visszaállítható és a bálázás folytatható. Az F5500, F5600 és F5600 Plus modellek esetében az eltömődésgátló egy szenzorral van ellátva, így amikor a fenéklemez és a kések le vannak engedve, akkor az kijelzésre kerül a kezelődobozon, így biztosítva az egyenletes aprítási minőséget.

Nagy teherbírású láncok

A kiváló minőségű, nagy teherbírású láncok biztosítják a megbízható működést az egész gépen. Közvetlenül a hajtóműről kap hajtást a fő hajtólánc, mely egy nagy szakítószilárdságú és teherbírású, 100H méretű végtelenített lánc, a maximális erősség érdekében. A bálakamra hajtás oldalán lévő többi lánc egy és egynegyed colos (20B) méretűek. A rotorlánc kétszer egy colos – duplex (16B2), a felszedőláncok pedig háromnegyed colos (ASA 60H) méretűek.

Kamracsapágyak

A kamrahajtás oldalán lévő szimpla lánckerékkel szerelt görgők 50 mm-es tengelyekkel és csapágyakkal készülnek. A legnagyobb terhelésnek kitett görgőket kétsoros csapágyakkal szerelik fel. A dupla lánckerékkel felszerelt görgők 55 mm-es tengelyekkel és 55 mm-es kétsoros csapágyakkal vannak felszerelve. A bálakamra nem hajtott oldala szintén nagy teherbírású, 50 mm-es csapágyakkal van ellátva.

Bálatömörség beállítása

Az F5400 és F5500 bálázókon a kamra tömörítőnyomása könnyen beállítható a gép platformján lévő tömörségszabályozó szelepen. A szelep óramutató járásával megegyező irányba történő forgatásával növelhető, míg az ellenkező irányba forgatással csökkenthető a tömörség.

Görgők kialakítása és tömítése

A bálakamra görgői 50 mm-es csapágyakkal vannak felszerelve a hajtó és a nem hajtott oldalon. A dupla lánckerékkel felszerelt görgők 55 mm-es tengelyekkel és kétsoros csapágyakkal vannak ellátva. Minden görgővégen nagy teljesítményű, öntisztító tömítések találhatóak, amelyek egyedi, fordított menetű tömítési rendszerrel vannak ellátva, megakadályozva így a termény bejutását a csapágyakhoz. A tömítések megakadályozzák, hogy a csapágyak körüli zsírt a termény beszennyezze, ami nagyobb megbízhatóságot eredményez.

Folyamatos olajzórendszer

A gép folyamatos olajzórendszere a hajtóműről kap hajtást és a következő láncokat látja el olajjal:

• Hajtás oldali kamraláncok
• Rotor meghajtó lánc
• Rendfelszedő – hajtóláncok
• Rendfelszedő – vezérlőpálya
• Rendfelszedő – hajtó fogaskerekek

Zsírzás

A gépeken számos kézi kenési pont található, amelyek könnyen hozzáférhetőek, külön-külön egyedi zsírzópontokon illetve központi zsírzóblokkokon keresztül. Az alábbi csapágyak zsírozhatóak:

• Bálakamra – hajtásoldal
• Bálakamra – nem hajtott oldal
• Rotorcsapágyak – hajtott oldal
• Rotorcsapágyak – nem hajtott oldal

Automatikus zsírzás

A McHale F5400 kivételével a McHale fixkamrás bálázógépek sorozatának minden gépét alapfelszereltségként automatikus zsírzással látják el. A nyomás alatt álló rendszer minden egyes alkalommal, amikor egy bála kilökődik a bálakamrából, kimért mennyiségű zsírt juttat ki. Az automatikus kenés időt takarít meg, mivel csökkenti a kezelő által elvégzendő kézi kenés mennyiségét. Minden 300 bála után megszólal egy kenőanyag-riasztó, értesítve a kezelőt a zsírpatron újratöltéséről.

Végtelen beállítás

A feszesség végtelen beállítása az optimális hálóhasználat és bálaforma biztosítása érdekében

1300 mm-ig

Akár 1300 mm széles és 4500 m hosszú hálótekercsek befogadására is alkalmas

180 fokos körbefogás

A gumi-adagolóhenger 180 fokos körbefogása kiküszöböli az esetleges hálócsúszást a háló adagolása közben
